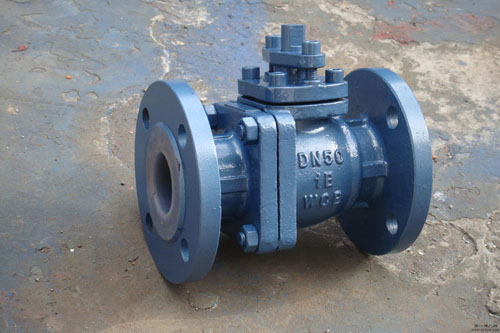

F4/F46球阀

球阀和旋塞阀属同一类阀门，不同的是球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀开启和关闭的目的。
一、公司推出的氟塑料衬里球阀系列
       球阀基本系列为Q41F46 型，可分为对分（二片）式和三片式两种结构型式，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
       1.采用FEP衬里层的球阀，具有极高的化学稳定性，可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质；
       2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
       3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了工程中的使用安全性；
       4.结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；
       5.两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片式球阀允许主阀体与两侧体分离，可实现在线快速更换、维修。
二、设计规范
       遵循GB 12237，API 608，API 6D
三、驱动方式
       手动、蜗轮传动、气动、电动。

公称通径 DN	主要外形尺寸 mm prime out-from dimensions
公称通径 DN	L	D	D1	D2	f	b	z-Ød	L0	H
20	140	105	75	50	3	15	4-Ø14	150	115
25	150	115	85	55			4-Ø14	150	115
32	165	140	100	75			4-Ø18	200	125
40	180	150	110	85	3.5	19		250	130
50	200	165	125	100		19		250	130
65	220	185	145	150		21		300	140
80	250	200	160	135			8-Ø18	400	200
100	280	220	180	155				400	220
125	320	250	215	160	4	22		500	117
150	360	285	240	210		22	8-Ø22	500	130
200	400	335	295	265		27	12-Ø23	1000	300
